Pełny opis

Ręcznie wykonana konstrukcja

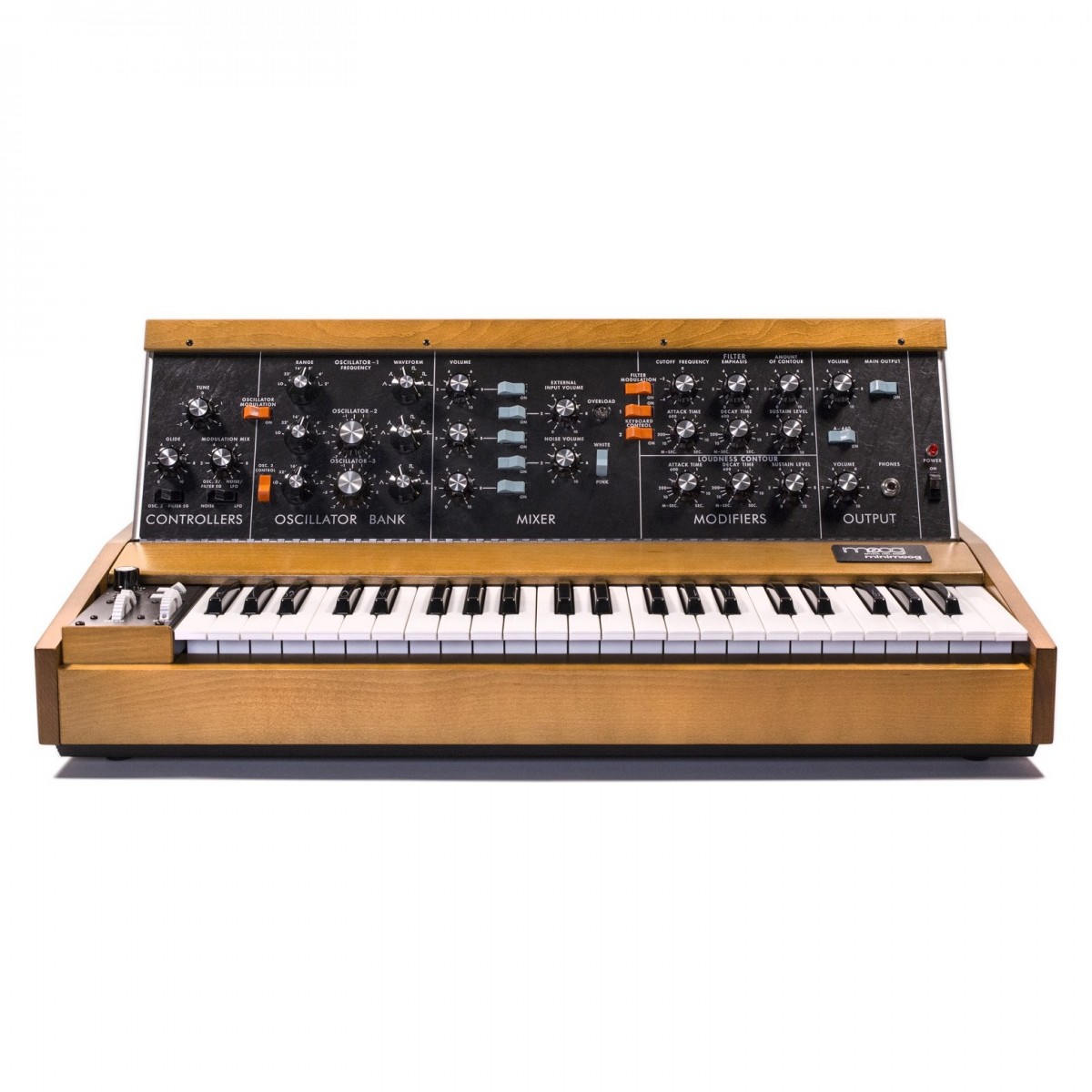

Jedną z najbardziej unikalnych i wyróżniających się cech Minimoog Model D jest skrupulatnie ręcznie wykonana konstrukcja, która została stworzona przez wykwalifikowanych techników w fabryce Moog. Zewnętrzna drewniana obudowa jest zbudowana z lokalnie pozyskiwanego twardego drewna Appalachów, które jest następnie wzmacniane aluminiową obudową dla integralności strukturalnej i eleganckiego estetycznego wykończenia.

Klasyczny dźwięk łączy się z nowoczesnymi innowacjami

Minimoog Model D posiada te same wewnętrzne obwody i ścieżkę sygnału, co jego poprzednik, zapewniając brzmienie signature Moog z dodatkowym bonusem w postaci nowoczesnych ulepszeń. Wysokiej jakości klawiatura Fatar jest nowym dodatkiem do konstrukcji Modelu D, wyposażonym w ekspresyjne elementy sterujące, takie jak prędkość i czułość na nacisk, zapewniające naturalną i płynną grę. Dostępna jest również dedykowana analogowa funkcja LFO z kształtami fal triangle i kwadratowych oraz wyjścia CV dla wysokości dźwięku, prędkości bramki i ciśnienia końcowego, a także podstawowa integracja MIDI.

Narodziny Minimooga

Minimoog był tak naprawdę pierwszym rozpoznawalnie nowoczesnym syntezatorem. W 1969 roku słowo "syntezator" - czy to przez Moog czy jakiegokolwiek innego producenta - oznaczało złożone, drogie, ciężkie, duże i delikatne moduły oraz patch przewody. Potrzeba czegoś nowego była oczywista i z pewnością była oczywista dla Billa Hemsatha, członka zespołu Minimoog, który skonstruował oryginalny prototyp z Bobem Moog.

"Jednym z moich zadań było demonstrowanie produktów potencjalnym klientom" - mówi Hemsath. Mieliśmy Model III - duży syntezator studyjny z dziesiątkami modułów. Za każdym razem podłączałem oscylator do filtra, a filtr do VCA - w sumie prawdopodobnie sześć patch przewodów. Po miesiącu lub dwóch przyszło mi do głowy, co by było, gdybym zbudował pudełko w ten sposób?".

Przyszłość syntezatora mogła być zdeterminowana przez to, jakie śmieci i kanibalizowane części leżały w magazynie. "Była tam pięciooktawowa klawiatura, z której Bob kradł nakładki na klawisze, by wymienić te wyszczerbione i połamane" - wspomina Hemsath. "Była też górna obudowa konsoli - miała cztery stopy długości, ale jej koniec był wyłamany. Zacząłem więc pracować nad klawiaturą. Liczba pozostałych klawiszy określiła jej rozmiar, który okazał się wynosić trzy oktawy. Więc ją rozciąłem. Obudowa klawiatury była roztrzaskana i przyciąłem ją tak, by pasowała. Pierwotnie [Bob] miał kontrolę portamento na lewym policzku. Tego brakowało, więc w lewym policzku było małe wycięcie i potrzebowałem czegoś tam. A może suwak? To pasowało. Tak więc prekursorem koła był ten suwak, tylko po to, by wypełnić przestrzeń".

Rezultatem była skorupa tego, co stało się Modelem A, pierwszym prototypem Minimooga, jaki kiedykolwiek powstał. Następnie Hemsath sklejał modele z części zamiennych i odrzuconych. Według jego obliczeń, tylko jeden oscylator modelu 901A pochodził ze świeżych zapasów; wszystko inne zostało uratowane z kosza na śmieci Moog.

Wraz z Bobem Moog, Jimem Scottem i Chadem Huntem, projekt został dopracowany w czterech modelach. Latem 1970 roku Model D był gotowy do produkcji i po raz pierwszy zaprezentowany światu. Dick Hyman, legendarny pianista jazzowy i kompozytor, zaprezentował go podczas publicznego występu w Eastman School of Music.

Podobnie jak w przypadku Moog modular i Wendy Carlos, ambasadorami Minimooga ponownie okazali się muzycy. W oczach Boba Moog"pokazali nam wszystkim, do czego zdolny jest ten instrument". Keith Emerson wprowadził analogowe brzmienie do słownika rocka, najpierw na swoim modularnym behemocie, a następnie na Mini. Następnie pojawił się Jen Hammer, który rozwinął niesamowite umiejętności gry na lewym kole. Style gry opracowane zarówno przez Emersona, jak i Hammer, wraz z Chickiem Coreą, Rickiem Wakemanem i wieloma innymi, przekształciły ludzkie wyobrażenie o Minimoogu z czegoś podobnego do pudełka pełnego pokręteł w ekspresyjną siekierę muzyka".

Cechy

• Sprężynowe łoże klawiszy Fata TP-9 z funkcją velocity i aftertouch
• Ręcznie wykonana konstrukcja
• Taki sam układ i matematyka sygnału jak w oryginalnym Modelu D
• Ulepszone złącza na płytce drukowanej zapewniające niezawodność
• Płytki obwodów analogowych odtworzone przy użyciu oryginalnego projektu
• Klasyczne termoutwardzalne, radełkowane koła pitch i modulacji

Specyfikacja

Źródła dźwięku (5)

• Oscylatory x 3
• Generator szumów
• Wejście zewnętrzne

OSCYLATORY

• Zakres częstotliwości: 0,1 do 20 kHz (w sześciu nakładających się zakresach)
• Stabilność oscylatora (krótkoterminowa) > 0,25
• Kształty fal: Triangle, Trójkąt-Sawtooth (Oscillator-1, Oscillator-2), Reverse Sawtooth (Oscillator-3), Sawtooth, Rectangle, Wide Pulse, Narrow Pulse

Generatory szumu

• Biały
• Różowy

LFO

Częstotliwość: 0,05 Hz do 200 Hz Kształt fali: Triangle (pokrętło w dół); Kwadrat (pokrętło w górę)

Wejście zewnętrzne

• Zakres wejściowy: +10 miliwoltów do +2 woltów
• Impedancja wejściowa: 1 mega Ohm

Filtr

• Typ filtra: Filtr dolnoprzepustowy sterowany napięciem (Moog Ladder Filter)
• Zakres częstotliwości odcięcia: 10 Hz do 20 kHz
• Nachylenie filtra: 24 dB na oktawę
• Rezonans filtra: Przy częstotliwości odcięcia

Generatory konturów

• Czas ataku: od 1 milisekundy do 10 sekund
• Czas zaniku: od 4 milisekund do >35 sekund
• Poziom podtrzymania: od 0 do 100 wartości szczytowej konturu
• Szerokość konturu filtra: od 0 do 4 oktaw

Wzmacniacze sterowane napięciem (VCA)

• Zakres dynamiki konturu głośności: 80 dB

Poziomy wejściowe audio

• Wejście sygnału zewnętrznego 1/4 cala Napięcie : +10 miliwoltów (min.); +10 volt (maks.) Nominalna impedancja wejściowa: 1000 tys. omów

Poziomy wyjścia audio

• Wyjście wysokiego poziomu
• Typowe napięcie: 0,5 V
• Napięcie maksymalne: 4,2 V (międzyszczytowe)
• Nominalna impedancja wyjściowa: 3K Ohm
• Niski poziom wyjściowy (30 dB poniżej poziomu wysokiego)
• Typowe napięcie: 15 miliwoltów
• Nominalna impedancja wyjściowa: 1K Ohm

Wyjście słuchawkowe (stereo)

• Maksymalne napięcie: 0,3 V
• Impedancja wyjściowa: 8 omów

Klawiatura

• Działanie klawiszy: Syntezator (sprężyna)
• Liczba klawiszy: 44
• Zakres klawiszy: F0 do C4
• Priorytet (niski, wysoki, ostatni): Wybierany przez użytkownika
• Połączenia przewodowe:
• Oscylator-1 (Pitch)
• Oscylator-2 (Pitch)
• Kontur filtra (wyzwalanie)
• Kontur głośności (wyzwalanie)
• Przełączane połączenia:
• Oscylator-3 (Pitch)
• Filtr (śledzenie klawiatury 1/3)
• Filtr (śledzenie klawiatury 2/3)
• Typowe napięcie: 0,5 V
• Napięcie maksymalne: 4,2 V (międzyszczytowe)
• Nominalna impedancja wyjściowa: 3K Ohm
• Glide Rate (oktawa): 1 milisekunda do 10 sekund
• Zakres zmiany wysokości dźwięku: (+/-) 5 półtonów (minimum)

Wyjścia napięcia sterującego

• After Pressure (aftertouch): 1/4" TS
• 0 do +5 V z regulowanym przez użytkownika trimpotem
• Skok: 1/4" TS
• -3 V do +7 V. C=0 V
• Bramka: 1/4" TS
• 0 do +5 V
• Prędkość: 1/4" TS
• Do wyboru od 0 do +5 V lub od 0 do +10 V z regulowanym przez użytkownika trimpotem
